GPS之家

今天其利天下攻城狮就一起来看看太阳能电池板的各种规格和特性。

太阳电池最早问世的是单晶硅太阳电池。硅是地球上极丰富的一种元素，用硅的半导体特性制造太阳能电池，将光能直接转换成电能也就是所谓的光伏发电。人们在生产单晶硅太阳电池的同时，又研究了多晶硅太阳电池。那么该如何正确区分单晶硅、多晶硅与非晶硅电池呢？

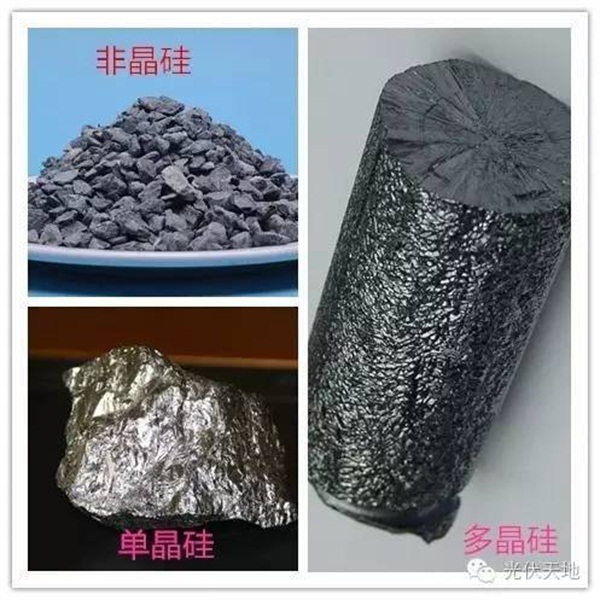

其实单晶硅、多晶硅、非晶硅，是一种用来制作太阳能电池板的原材料。外观形态上如下图





1，区别：

单晶硅和多晶硅的区别是，当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。而非晶硅顾名思义，就是采用少量的硅制作成

多晶硅与单晶硅的差异主要表现在物理性质方面。例如在力学性质、电学性质等方面，多晶硅均不如单晶硅，多晶硅可作为拉制单晶硅的原料。单晶硅可算得上是世界上最纯净的物质了，

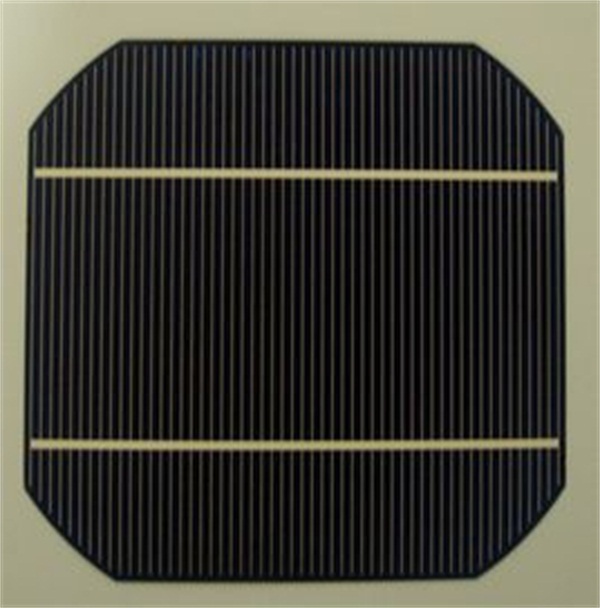

2，单晶硅太阳能板特性

这种太阳电池以高纯的单晶硅棒为原料，纯度要求99.999%。为了降低生产成本，现在地面应用的太阳电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳电池专用的单晶硅棒。将单晶硅棒切成片，一般片厚约0.3毫米。硅片经过成形、抛磨、清洗等工序，制成待加工的原料硅片。加工太阳电池片，首先要在硅片上掺杂和扩散，一般掺杂物为微量的硼、磷、锑等。扩散是在石英管制成的高温扩散炉中进行。这样就在硅片上形成P/FONT>N结。然后采用丝网印刷法，将配好的银浆印在硅片上做成栅线，经过烧结，同时制成背电极，并在有栅线的面涂覆减反射源，以防大量的光子被光滑的硅片表面反射掉，至此，单晶硅太阳电池的单体片就制成了。

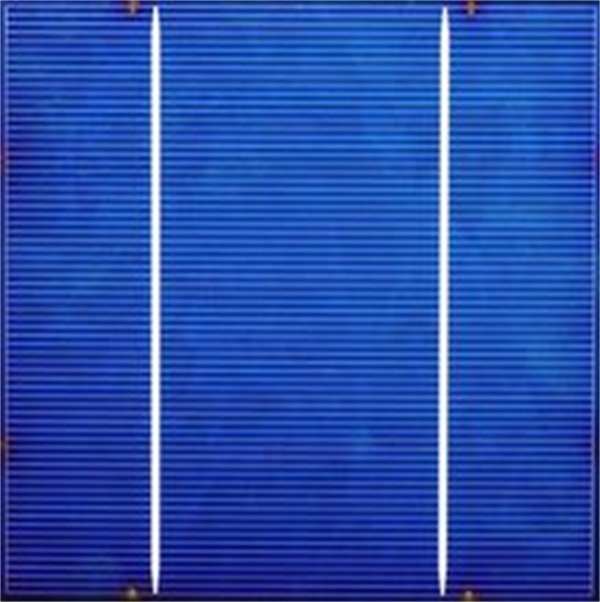

3，多晶硅太阳能板特性

目前太阳电池使用的多晶硅材料，多半是含有大量单晶颗粒的集合体，或用废次单晶硅料和冶金级硅材料熔化浇铸而成。其工艺过程是选择电阻率为100～300欧姆•厘米的多晶块料或单晶硅头尾料，经破碎，用1：5的氢氟酸和硝酸混合液进行适当的腐蚀，然后用去离子水冲洗呈中性，并烘干。用石英坩埚装好多晶硅料，加入适量硼硅，放入浇铸炉，在真空状态中加热熔化。熔化后应保温约20分钟，然后注入石墨铸模中，待慢慢凝固冷却后，即得多晶硅锭。这种硅锭可铸成立方体，以便切片加工成方形太阳电池片，可提高材质利用率和方便组装。多晶硅太阳电池的制作工艺与单晶硅太阳电池差不多，其光电转换效率约12%左右，稍低于单晶硅太阳电池，但是材料制造简便，节约电耗，总的生产成本较低，因此得到大量发展。随着技术得提高，目前多晶硅的转换效率也可以达到14%左右。



4，非晶硅太阳能电池片

非晶硅太阳电池是1976年出现的新型薄膜式太阳电池，它与单晶硅和多晶硅太阳电池的制作方法完全不同，其特点是：硅材料消耗很少，电耗更低，非常吸引人。

制造非晶硅太阳电池的方法有：

1，辉光放电法，

2，还有反应溅射法、

3，化学气相沉积法、

4，电子束蒸发法,

5，热分解硅烷法等。

辉光放电法是将一石英容器抽成真空，充入氢气或氩气稀释的硅烷，用射频电源加热，使硅烷电离，形成等离子体。非晶硅膜就沉积在被加热的衬底上。若硅烷中掺人适量的氢化磷或氢化硼，即可得到N型或P型的非晶硅膜。衬底材料一般用玻璃或不锈钢板。这种制备非晶硅薄膜的工艺，主要取决于严格控制气压、流速和射频功率，对衬底的温度也很重要。非晶硅太阳电池的结构有各种不同，其中有一种较好的结构叫PiN电池，它是在衬底上先沉积一层掺磷的N型非晶硅，再沉积一层未掺杂的i层，然后再沉积一层掺硼的P型非晶硅，最后用电子束蒸发一层减反射膜，并蒸镀银电极。此种制作工艺，可以采用一连串沉积室，在生产中构成连续程序，以实现大批量生产。同时，非晶硅太阳电池很薄，可以制成叠层式，或采用集成电路的方法制造，在一个平面上，用适当的掩模工艺，一次制作多个串联电池，以获得较高的电压。因为普通晶体硅太阳电池单个只有0.5伏左右的电压，现在日本生产的非晶硅串联太阳电池可达2.4伏。目前非晶硅太阳电池存在的问题是光电转换效率偏低，国际先进水平为10%左右，且不够稳定，常有转换效率衰降的现象，所以尚未大量用于作大型太阳能电源，而多半用于弱光电源，如袖珍式电子计算器、电子钟表及复印机等方面。估计效率衰降问题克服后，非晶硅太阳电池将促进太阳能利用的大发展，因为它成本低，重量轻，应用更为方便，它可以与房屋的屋面结合构成住户的独立电源.
