宝马MINI cooper s改装柏威电动尾门双杆带电吸

操作注意事项（安装前请仔细阅读）



准备工作：

1. 施工车辆钥匙由安装技师独自保管，不可给予他人，防止丢失。（后期试车，找寻原车开锁信号线要用到）

2. 提醒客户保管好自己的贵重物品。

3. 检查车辆整体状况，有无磕碰，划伤，尤其需要布线，拆解的地方，仔细检查，如有，需拍下照片。

4. 启动发动机，检查汽车仪表功能显示，车内按键是否正常。

5. 部分产品安装需要打孔，一定提前告知客户。



以上工作须有客户在场的情况下完成，如发现问题，及时向客户反映。



施工前：

1. 再次确认产品型号与车辆是否一致（年份·年款）

2. 准备安装工具，领取产品，拍摄装车视频。检查产品配件有无缺失，安装说明必须先看一遍，再进行拆装。

3. 因施工需要，所拆下的零部件及客户物品妥善放置，避免出现损伤和丢失。

4. 观看车辆尾箱状况，尾门与车身是否平齐，左右缝隙是否均匀，需拍照留下记录。（目的在于装之前和装之后做出对比，以免装完之后与客户产生纠纷），此点极为重要，必须做到。



施工中：

1. 拆尾门盖板，锁钩盖板。

2. 安装电吸锁，并将吸锁电源线走至顶棚胶管位置。

3. 安装尾门锁机三通转接线，连接尾门扣手开关负触发信号线（我司为紫色线）

4. 将电源线，前开关线从前至后走至后顶棚胶管处。

5. 拆下原车撑杆，更换我司电动撑杆。（撑杆线束进尾门有所区别，具体可查看说明书）

6. 将第2 第4走至顶棚的线束穿过软管走至尾门处，中间用扎带扎紧，以防脱落。穿线过程中使用穿线条将线带过软管，切不可蛮力拉线，可喷涂表板蜡进行润滑，则可顺利穿过。

7. 将所有走至尾门的线束连接到主机盒上的对应插孔，注意针脚不要插歪，否则将造成故障。

8. 将主机盒固定在尾门空余位置，不可影响复原饰板。

9. 连接地线，电源。（电源为12V常电保险，如有空余保险位，尽量用空余的位置）

10. 测试尾门开关是否正常，关门缝隙是否均匀 平整，可与原车做对比。

11. 钥匙 前按键 后按键测试正常之后开始打孔，安装前后按键。（个别车型撑杆线进入尾门需打孔，一定要在完全测试正常之后再进行开孔）

12. 将车辆复原



施工后：

1. 打扫车辆卫生，尤其内饰，用清洁工具擦拭干净。

2. 将客户物品放回原位，不可遗漏。

3. 整理拆下的原车部件，归还车主。

4. 向客户讲解操作方法及注意事项。

5. 拍摄施工车辆开关门的视频及车架号，以备查询。

钥匙归还车主，指挥车辆离开。



本说明书中的所有图片仅供参考，图片与实物有可能不一致，但安装方法是一致的。

为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花。

请定期检查与车连接的所有配件是否松动，以确保使用安全。

由于安装及使用不当而引发的相关问题及损失，不在我公司的质保范围内。

设置理想高度后不要用手去关门，一定要用我公司所配的尾门按钮。

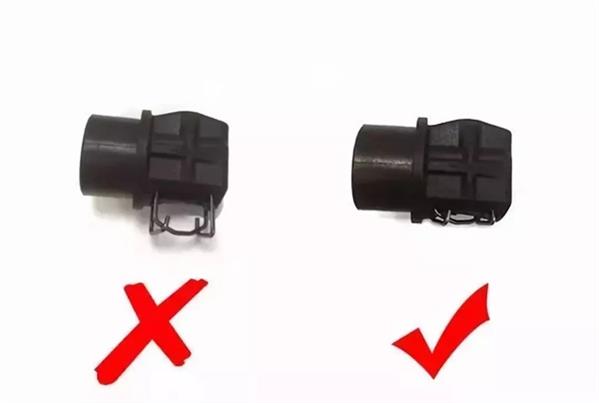

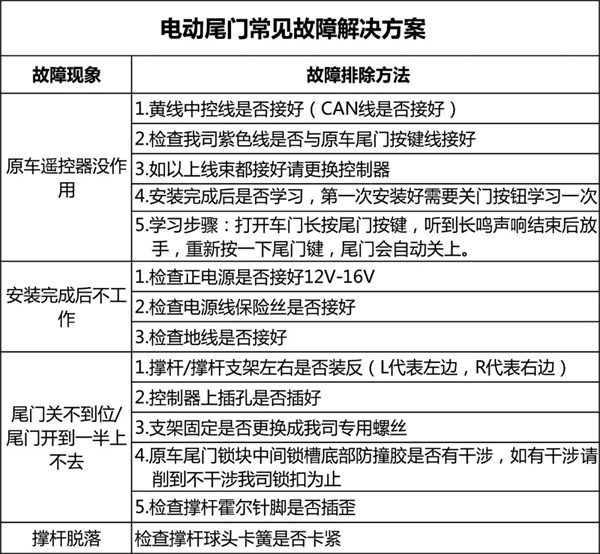

注：安装撑杆时请检查球头上卡簧（必须卡紧）否则可能导致撑杆脱落







设置尾门高度的方法：



     将尾门开所需高度，按下我司所配的尾门开关按键不放手，听到“滴滴滴”连续响声后放手，然后再按尾门开关键关门（勿用手压），再开门即是所需高度！

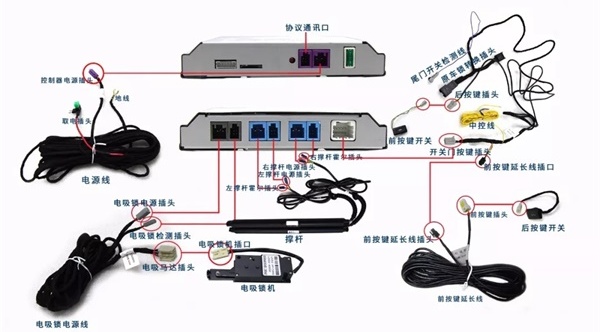

中央控制盒插线详解图

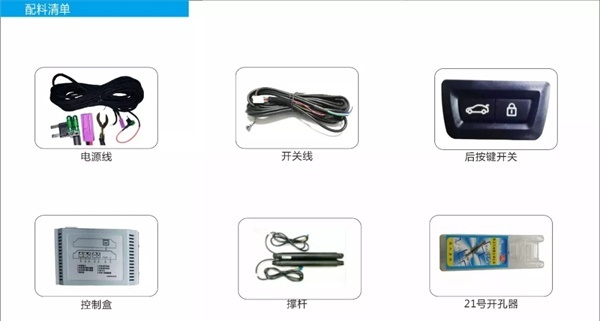

配料清单







安装步骤

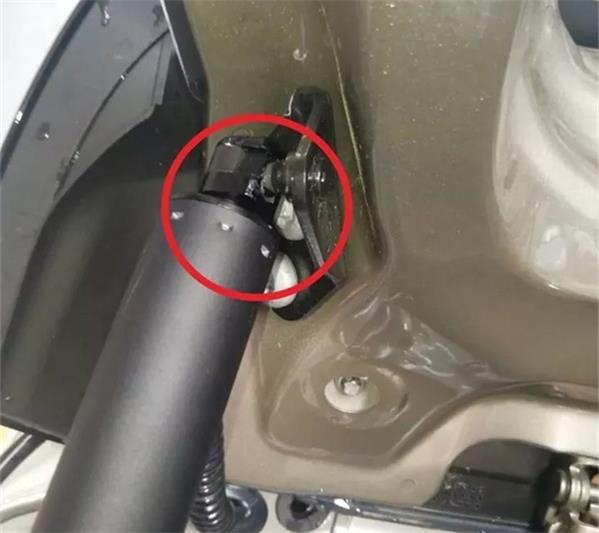

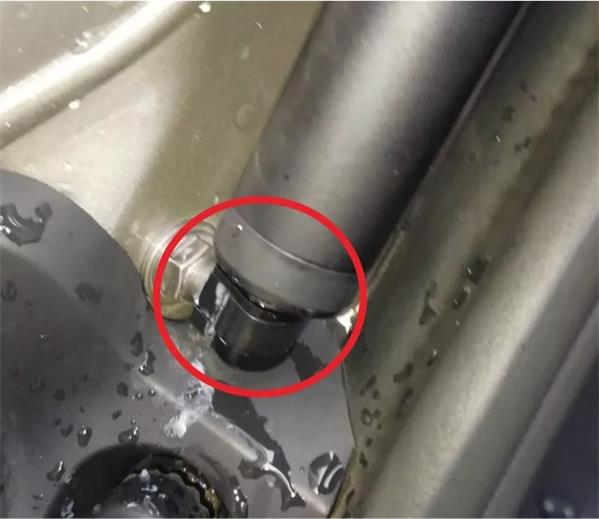

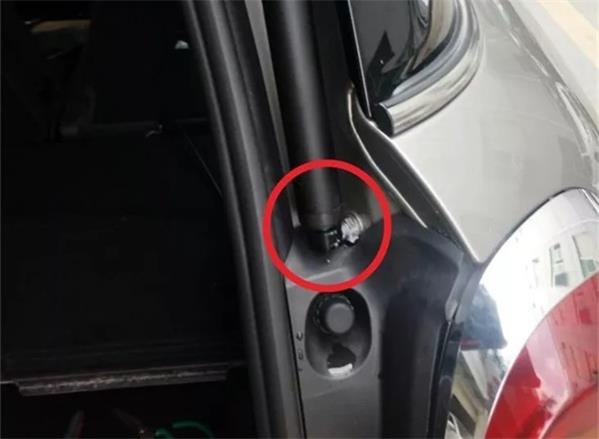

1.拆下原车撑杆，安装我司撑杆，撑杆左下效果如图

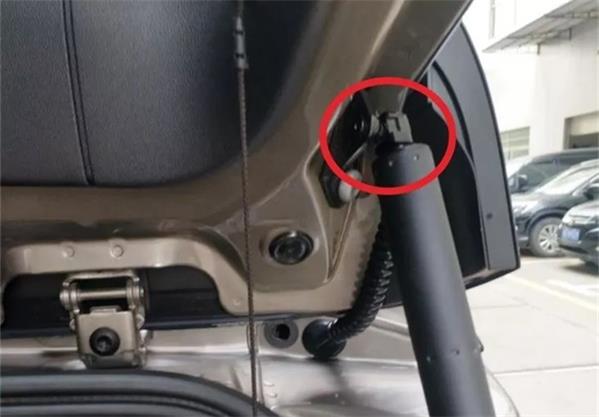

2.左上撑杆安装效果如图

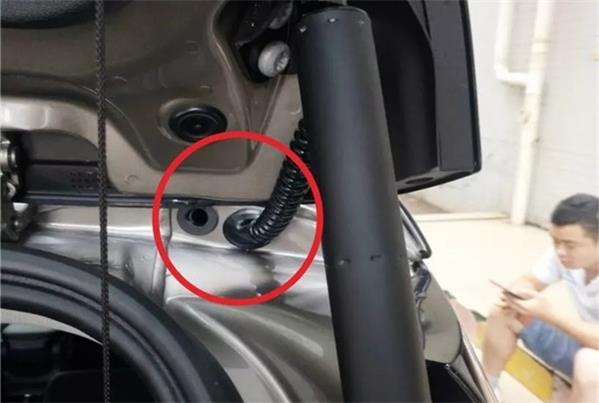

3.左侧撑杆霍尔线从原车预留孔穿入

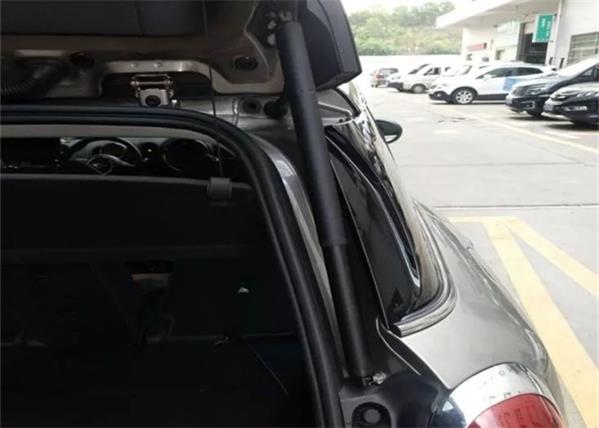

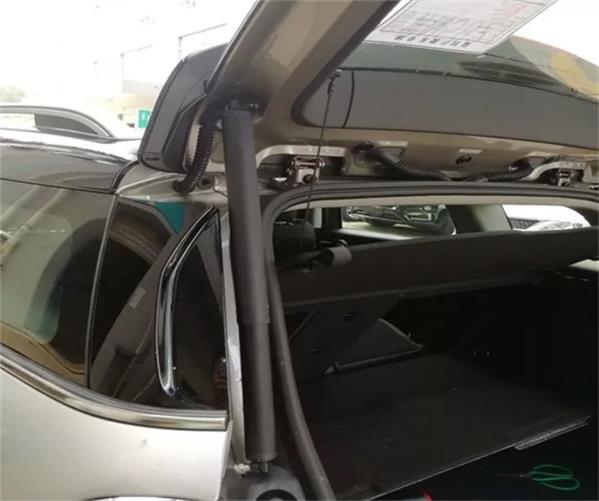

4.左侧撑杆安装完成效果如图



5.右上撑杆安装效果



6.右下撑杆安装效果



7.右侧撑杆霍尔线从原车预留孔穿入

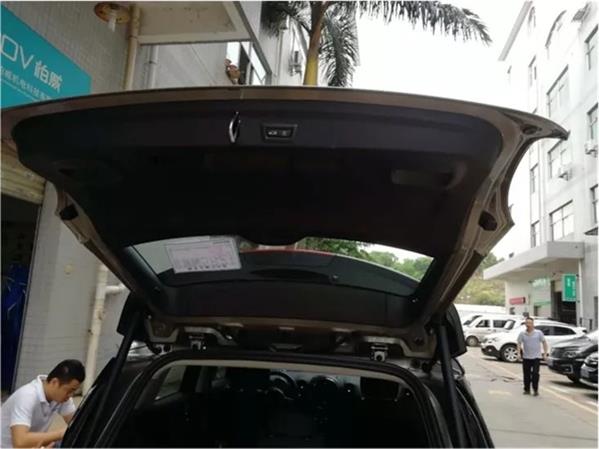

8.右侧撑杆安装完成效果如图

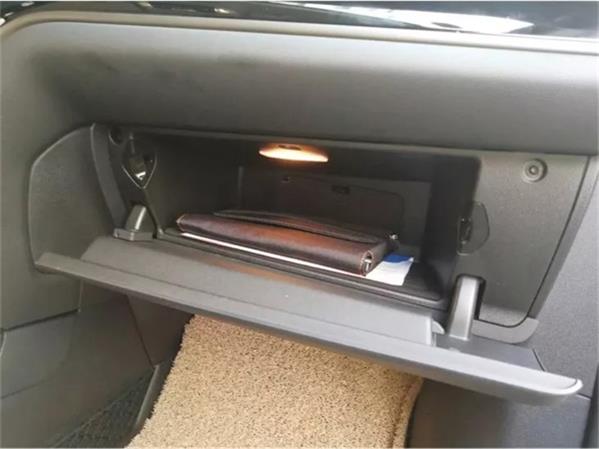

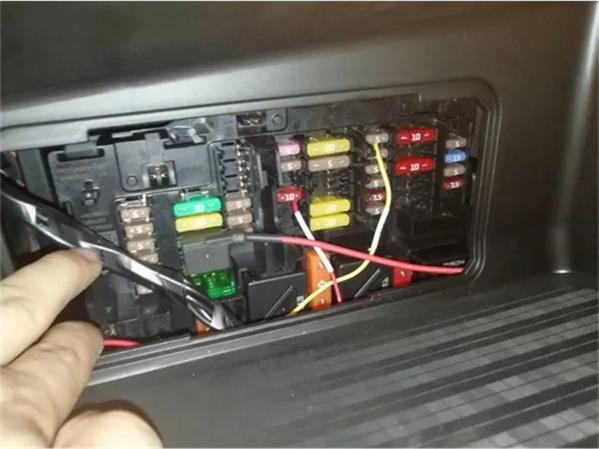

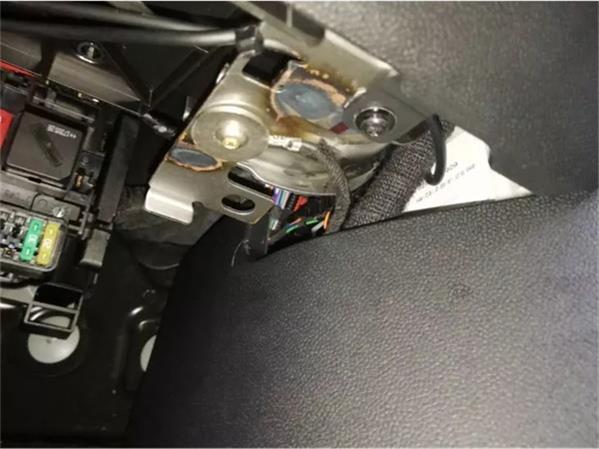

9.在副驾驶杂物箱位置找到保险盒



10.保险盒取电（12V常电）



11.建议搭铁位置



12.电源走线示意图



13.拆下原车挂绳



14.拆下原车尾门饰板，先拆中间饰板

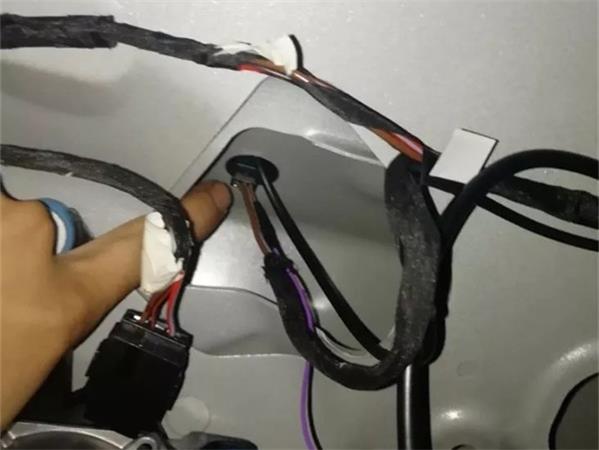

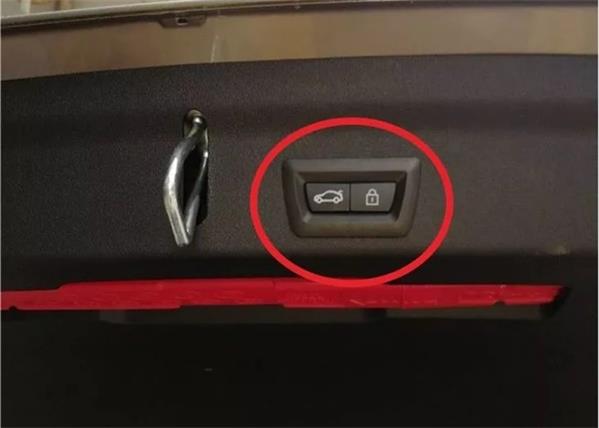

15.找到原车尾门按键插头，拔下插头

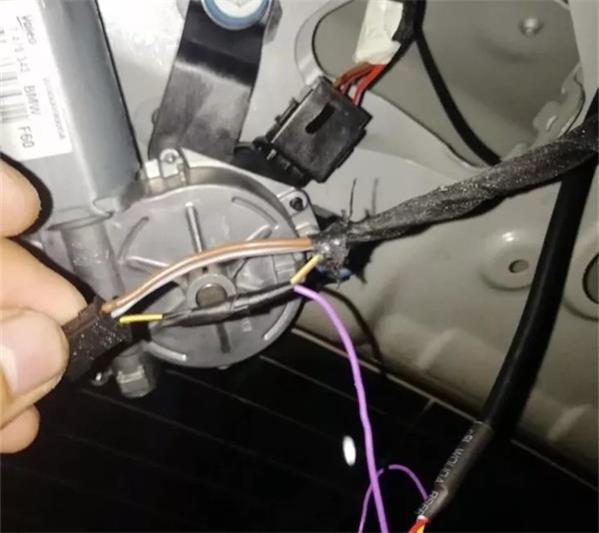

16.我司紫色线接原车尾门黄灰色线





17.找到原车锁块，我司白色线接原车红绿线，我司蓝色线接原车灰绿色线，我司绿色线不用接电胶布包好

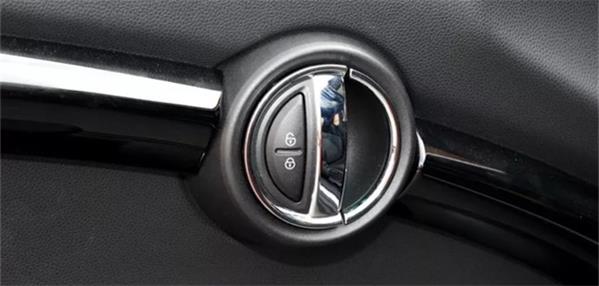

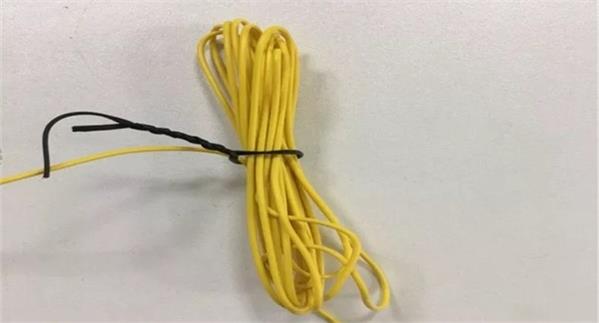

18.找到原车中控解锁信号线，将我司黄色线并上去（4个车门线束上都有，任找一条）



19.前面用解锁键三下控制尾门开关

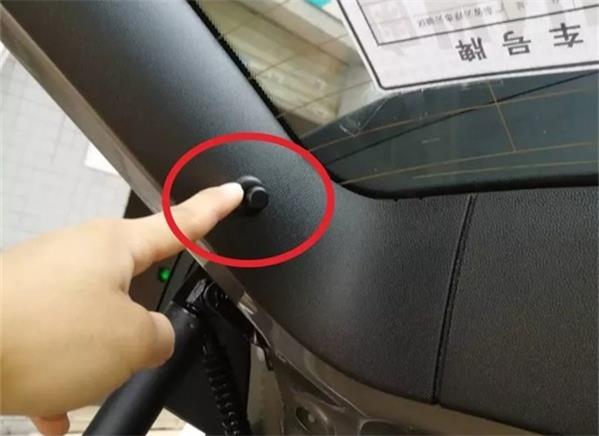

20.建议在图中位置打孔，安装我司尾门开关

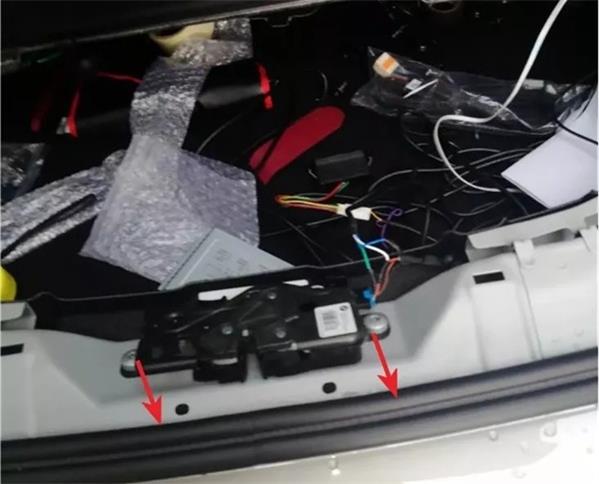

21.扭松原车锁块螺丝，将原车锁块调出1到2毫米

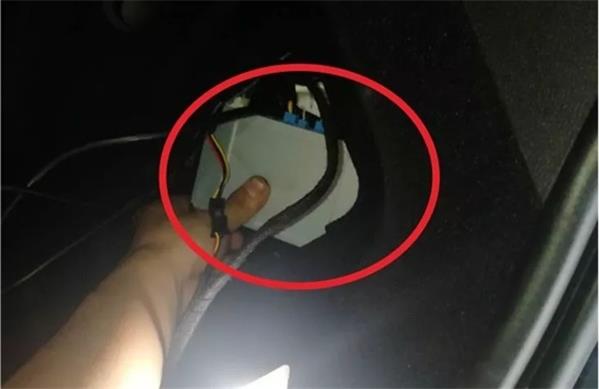

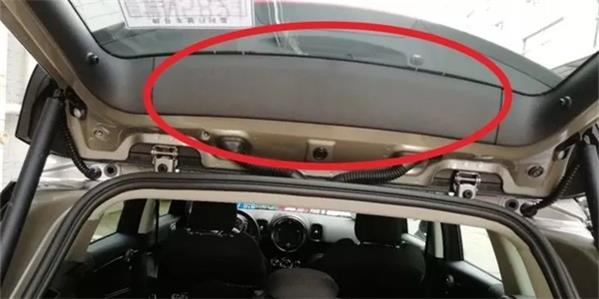

22.我司控制盒建议安放位置





原车尾门遥控器带尾门键，长按可以开门或者关门
